Полиуретановая гидроизоляция Гипердесмо (Россия) 25кг.

Полиуретановая однокомпонентная гидроизоляция Гипердесмо производство Россия 25кг.

В современном строительстве вопрос надежной гидроизоляции стоит особенно остро. От качества гидроизоляционных материалов напрямую зависит долговечность зданий и сооружений, защита от разрушительного воздействия влаги, образование плесени и грибка. В этой связи, выбор оптимального гидроизоляционного решения становится задачей первостепенной важности. И здесь на помощь приходит полиуретановая однокомпонентная гидроизоляция Гипердесмо, производимая в России и предлагаемая в удобной фасовке по 25 кг.

Гипердесмо – это не просто гидроизоляция, это высокотехнологичный продукт, разработанный с учетом самых современных требований к строительным материалам. Однокомпонентный состав значительно упрощает процесс нанесения, исключая необходимость смешивания нескольких компонентов, что снижает вероятность ошибок и экономит время. Полиуретановая основа обеспечивает исключительную эластичность и устойчивость к механическим повреждениям, вибрациям и температурным перепадам. Это позволяет Гипердесмо эффективно защищать поверхности даже в самых сложных условиях эксплуатации.

Продукт отличается высокой адгезией к различным основаниям, включая бетон, металл, дерево и полимерные материалы. Это позволяет использовать Гипердесмо для гидроизоляции широкого спектра объектов, от фундаментов и кровель до бассейнов и резервуаров. Образующаяся после полимеризации бесшовная мембрана обладает отличными гидроизоляционными свойствами, препятствуя проникновению влаги и защищая конструкцию от коррозии.

Одним из ключевых преимуществ Гипердесмо является его долговечность. Материал устойчив к воздействию ультрафиолетового излучения, химических веществ и агрессивных сред, что гарантирует длительный срок службы без потери своих эксплуатационных характеристик. Это позволяет значительно сократить расходы на ремонт и обслуживание гидроизолированных поверхностей в будущем.

Производство Гипердесмо в России – это гарантия соответствия продукции российским и международным стандартам качества. Использование отечественного сырья и современных технологий позволяет предлагать высококачественный продукт по конкурентоспособной цене. Упаковка в 25 кг является оптимальным решением для большинства строительных объектов, обеспечивая удобство транспортировки и хранения.

Выбирая полиуретановую однокомпонентную гидроизоляцию Гипердесмо, вы выбираете надежность, долговечность и простоту в применении. Этот материал станет незаменимым помощником в решении задач гидроизоляции любой сложности, обеспечивая надежную защиту ваших объектов на долгие годы. Инвестиции в качественную гидроизоляцию – это инвестиции в долговечность и безопасность вашего строительства.

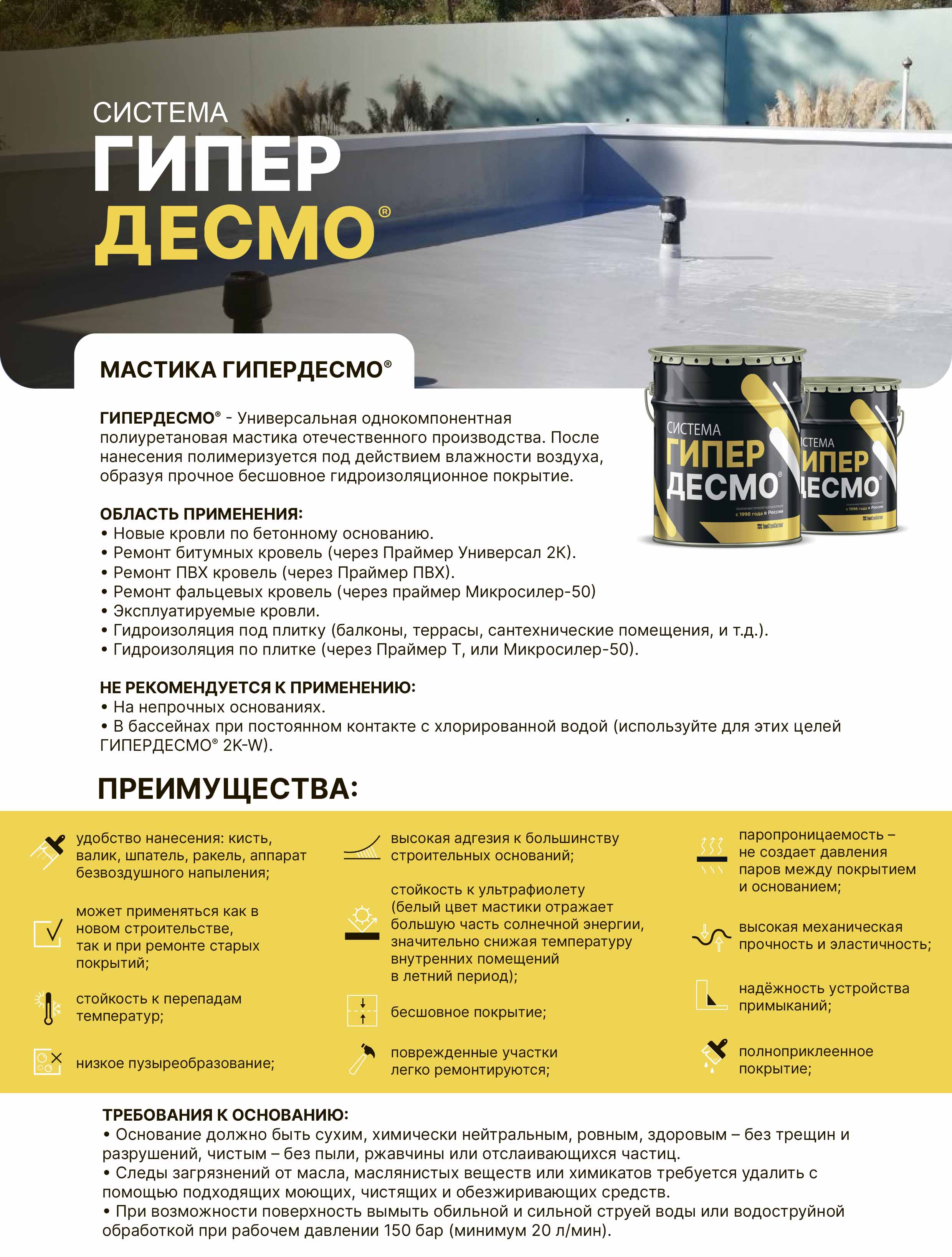

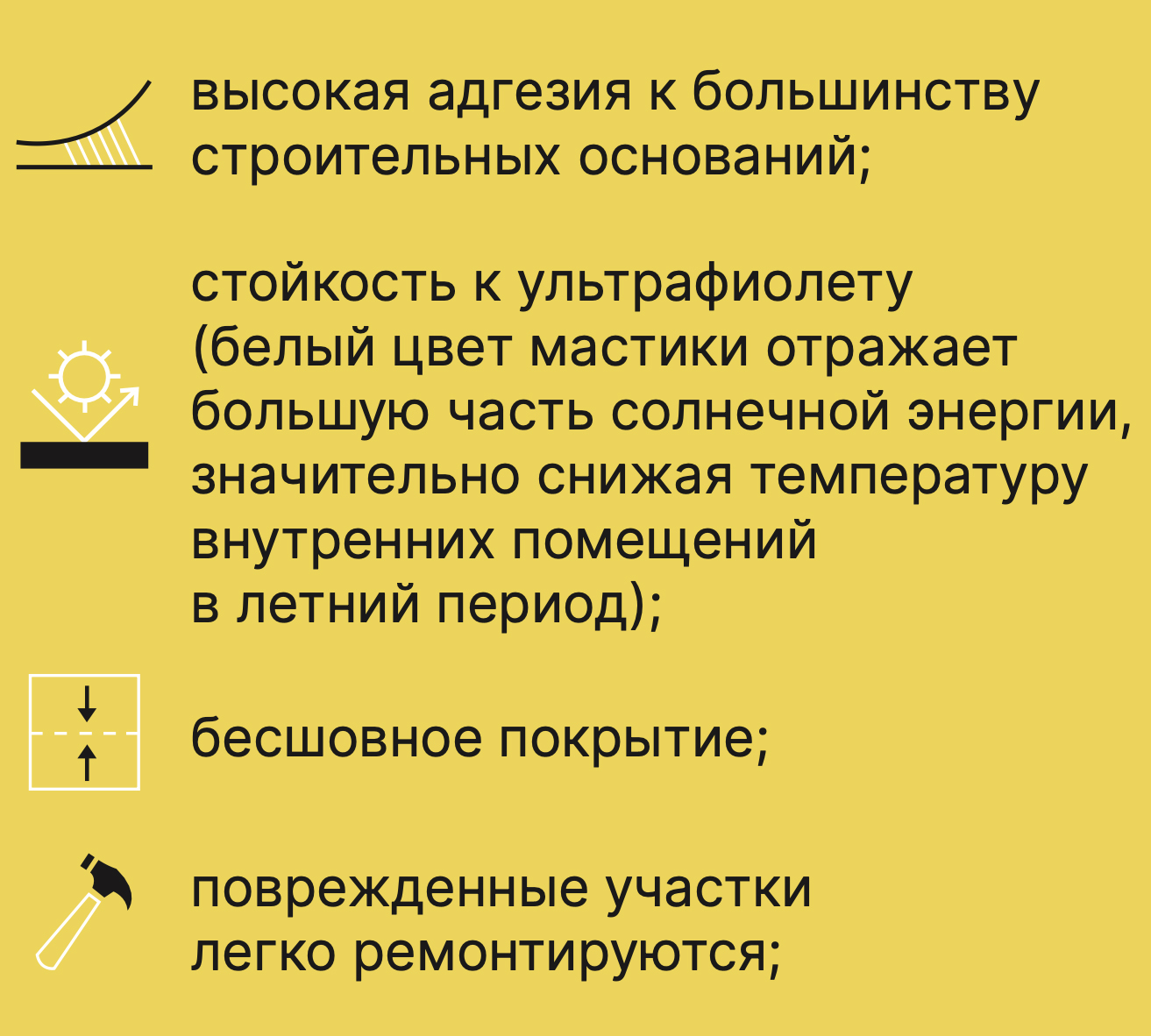

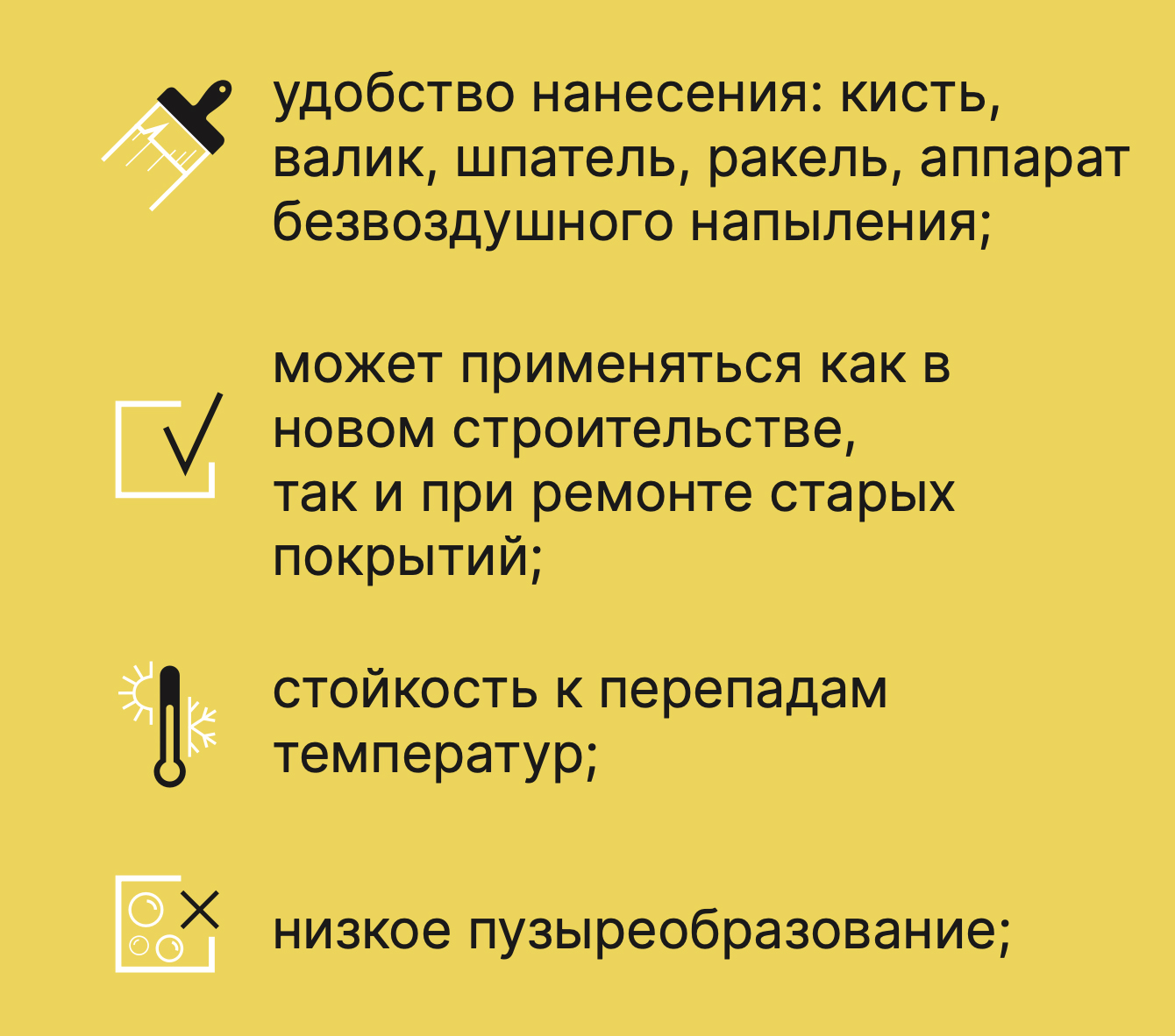

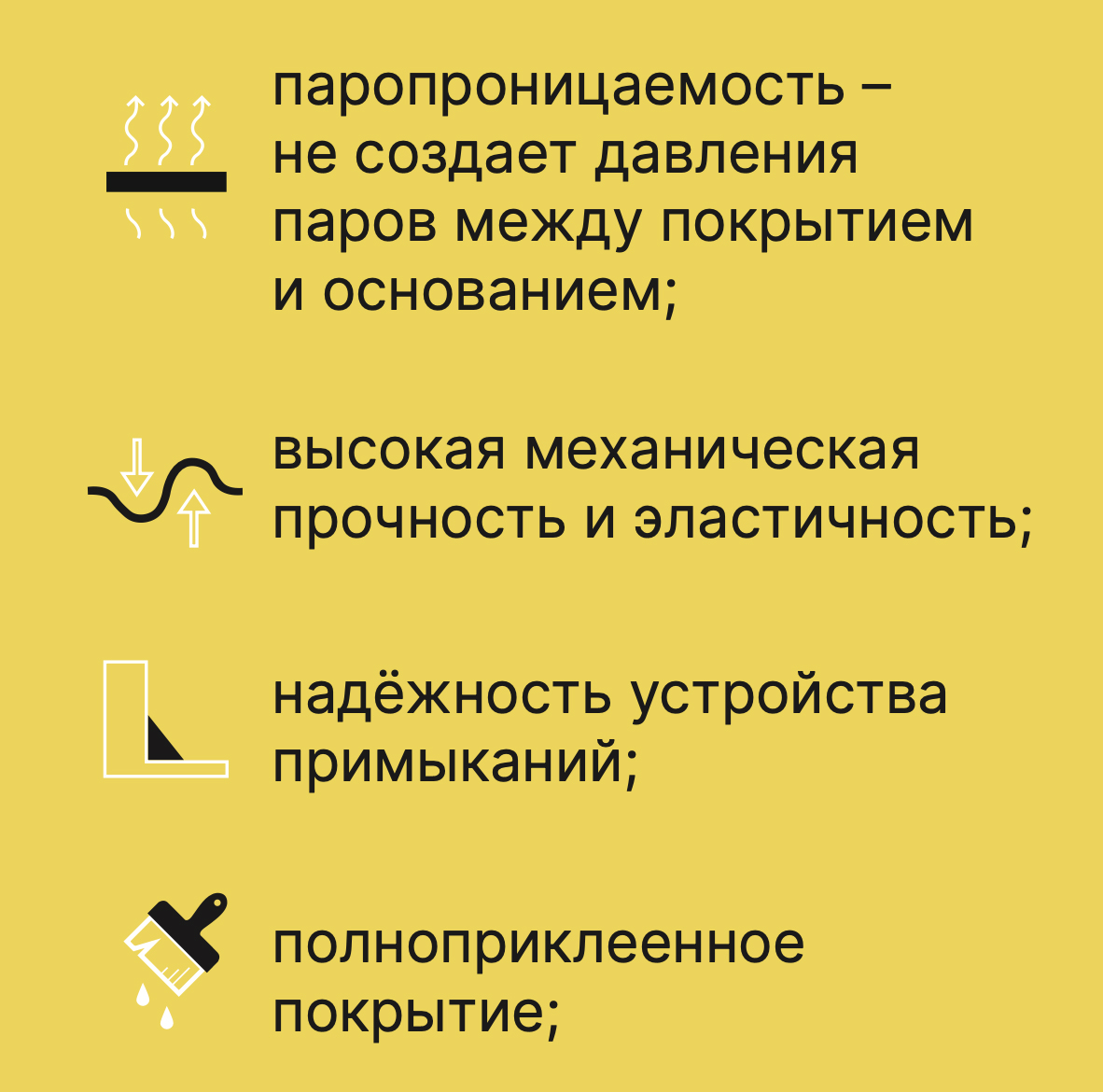

Основные свойства и преимущества мастики ГИПЕРДЕСМО

Однокомпонентная мастика, готовая к применению, отверждается под действием влажности воздуха, образует эластичную мембрану;
Обладает отличной адгезией к большинству строительных материалов;
Устойчива к воздействию слабых растворов щелочей, кислот и солей; бензину и маслам; микроорганизмам;
Эластична, в том числе при отрицательных температурах до –50°С;
Устойчива к истиранию;
Не токсична;
Применяется для внутренних и наружных работ.

Расход

Минимальный расход на бетонном основании    1,5 – 1,8 кг/м² (2 слоя).
Подобрать решение и сделать расчет
Упаковка
Вёдра 1 кг, 6 кг, 25 кг

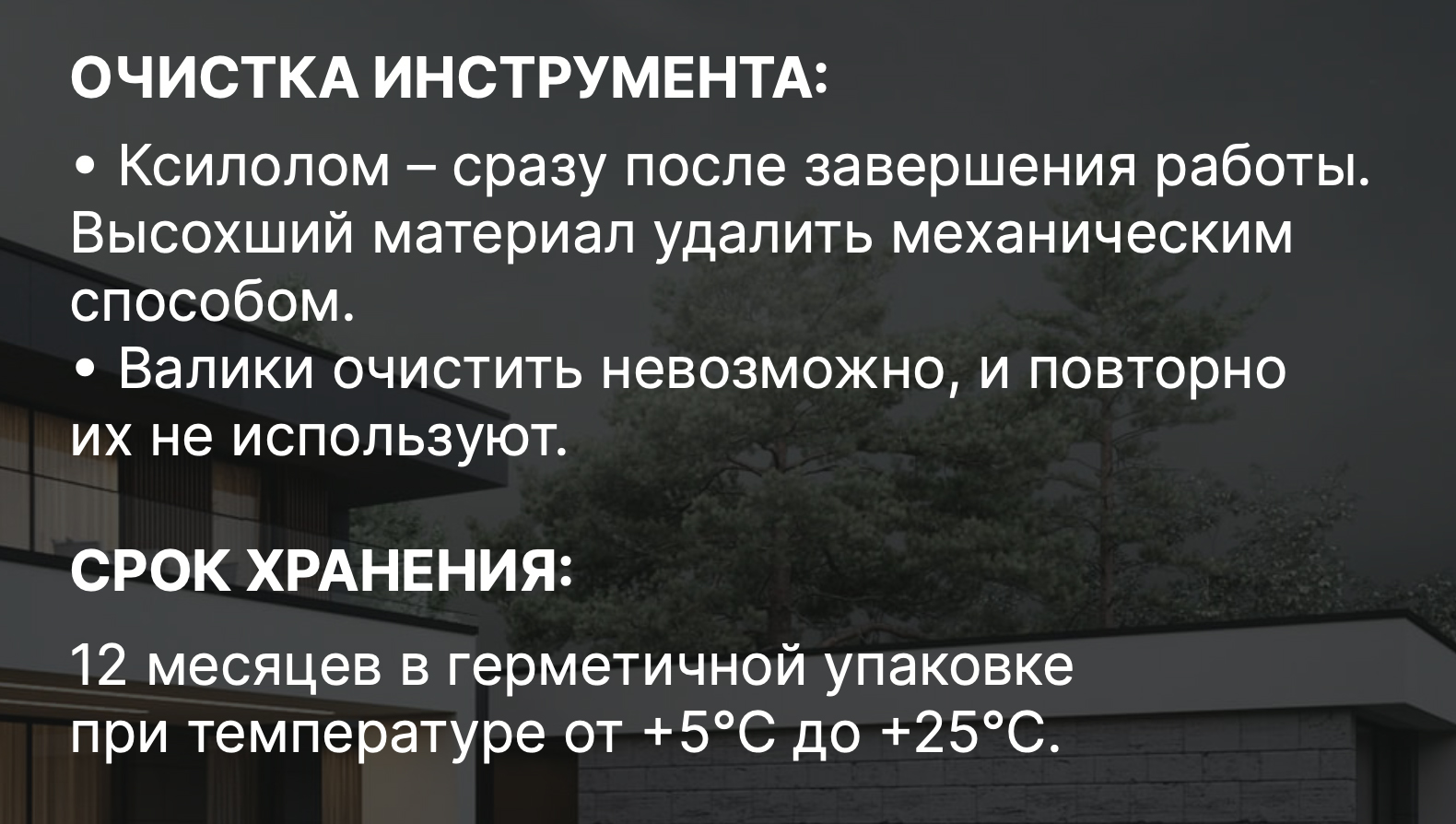

Срок хранения
12 месяцев в герметичной упаковке при +5 - +25 °С

Для увеличения механической и химической стойкости покрытия рекомендуется использовать защитный лак ГипердесмоADY-Е

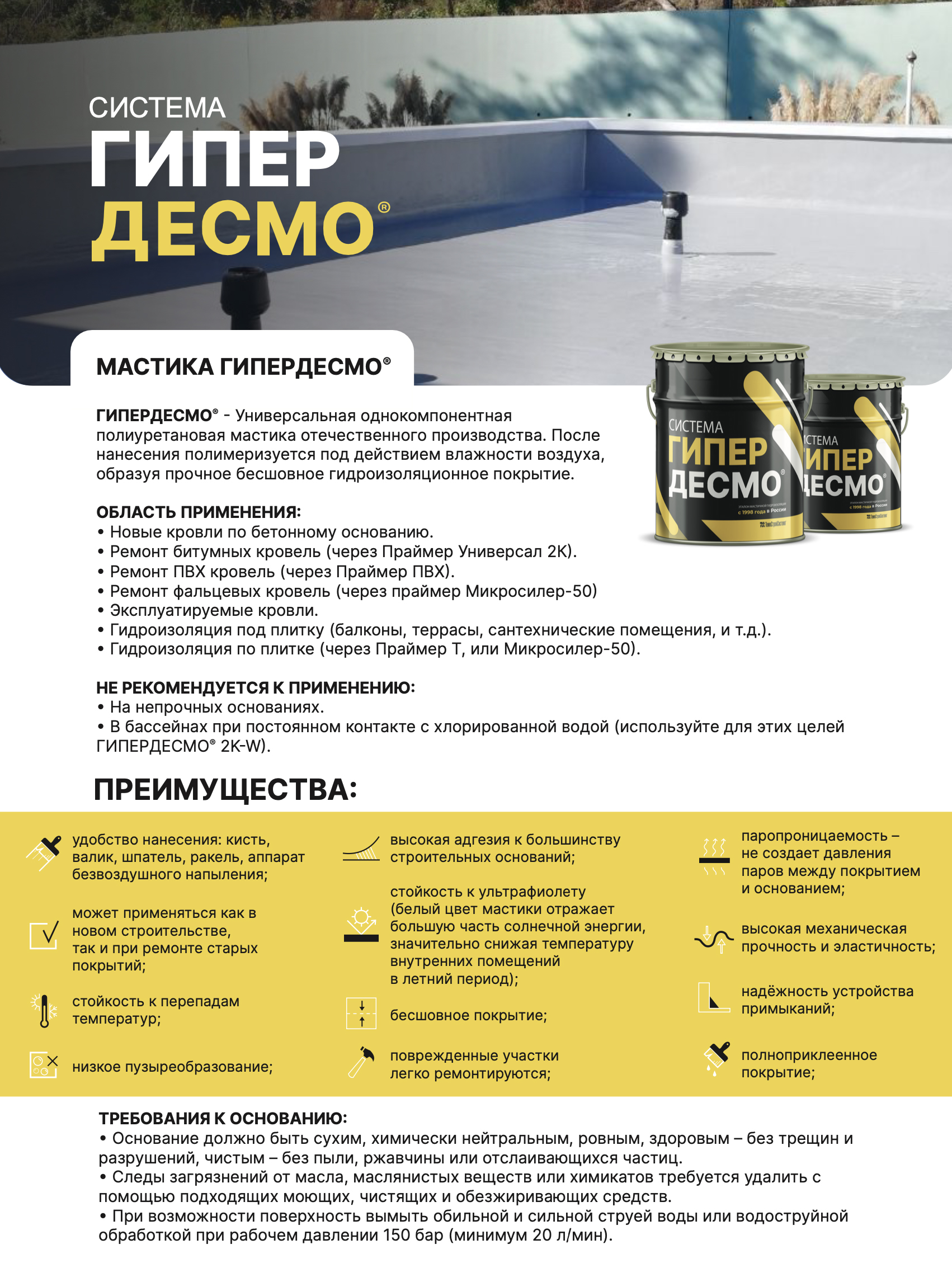

Мастика HYPERDESMO (ГИПЕРДЕСМО^®) применяется для:

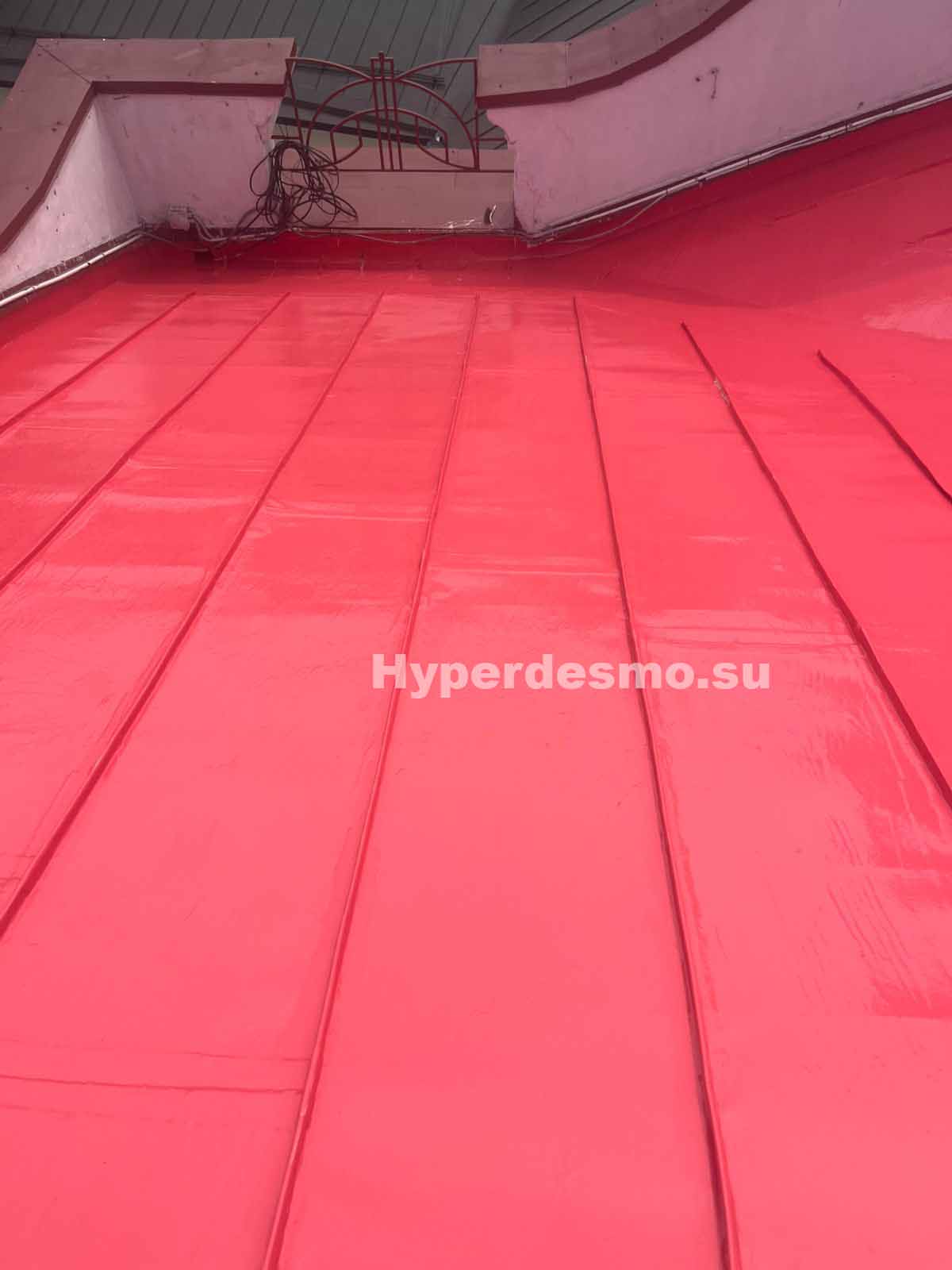

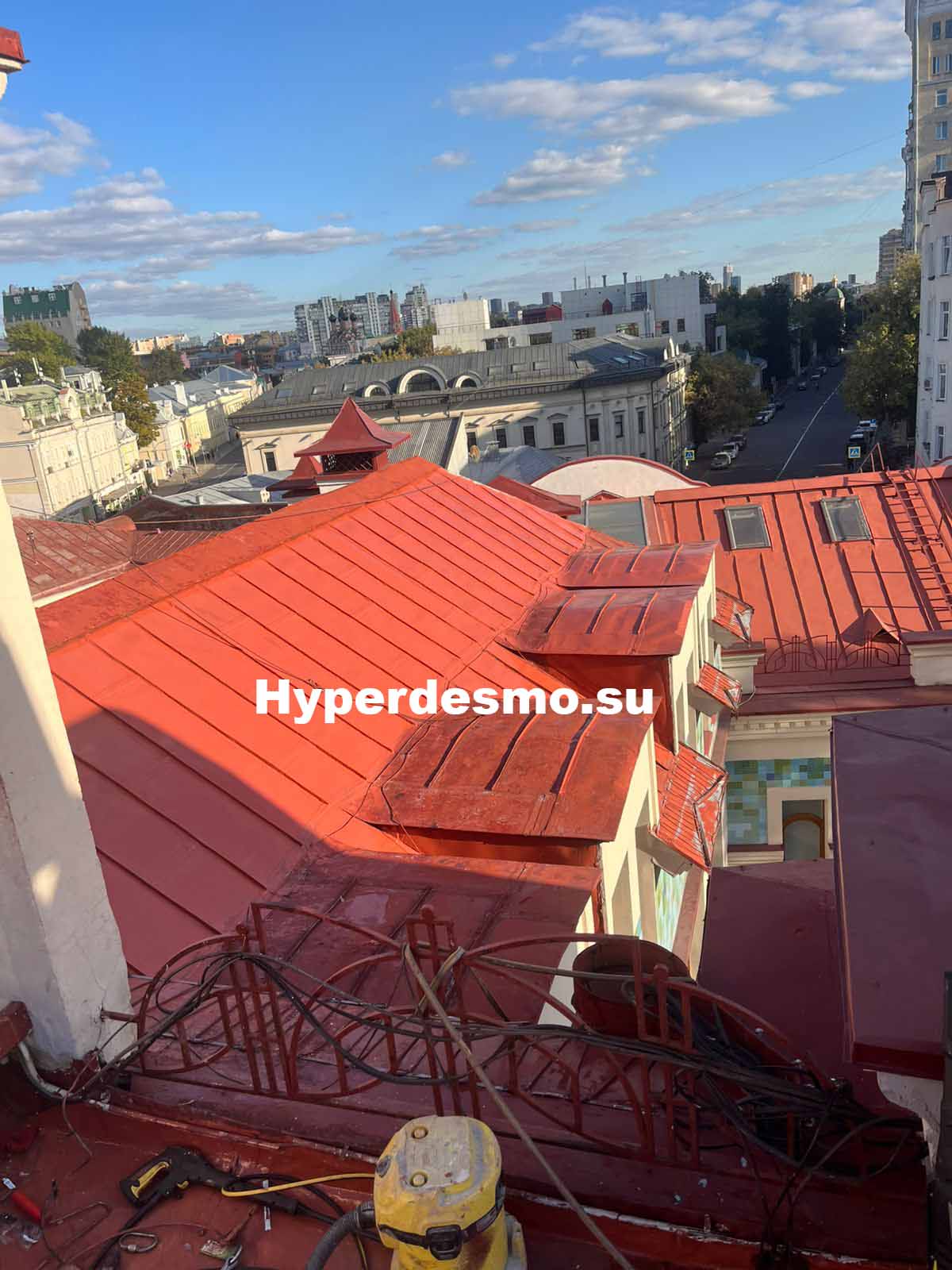

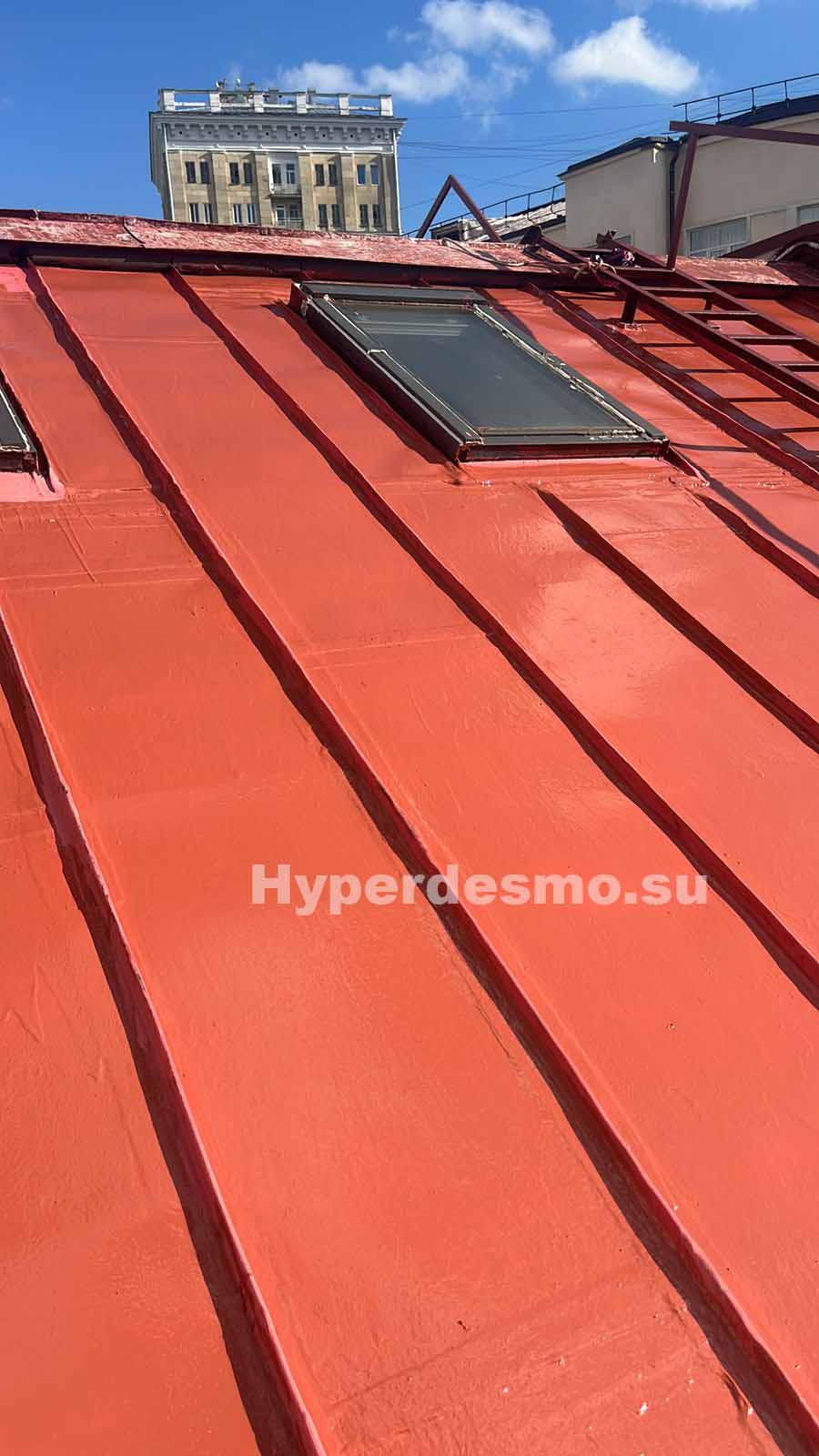

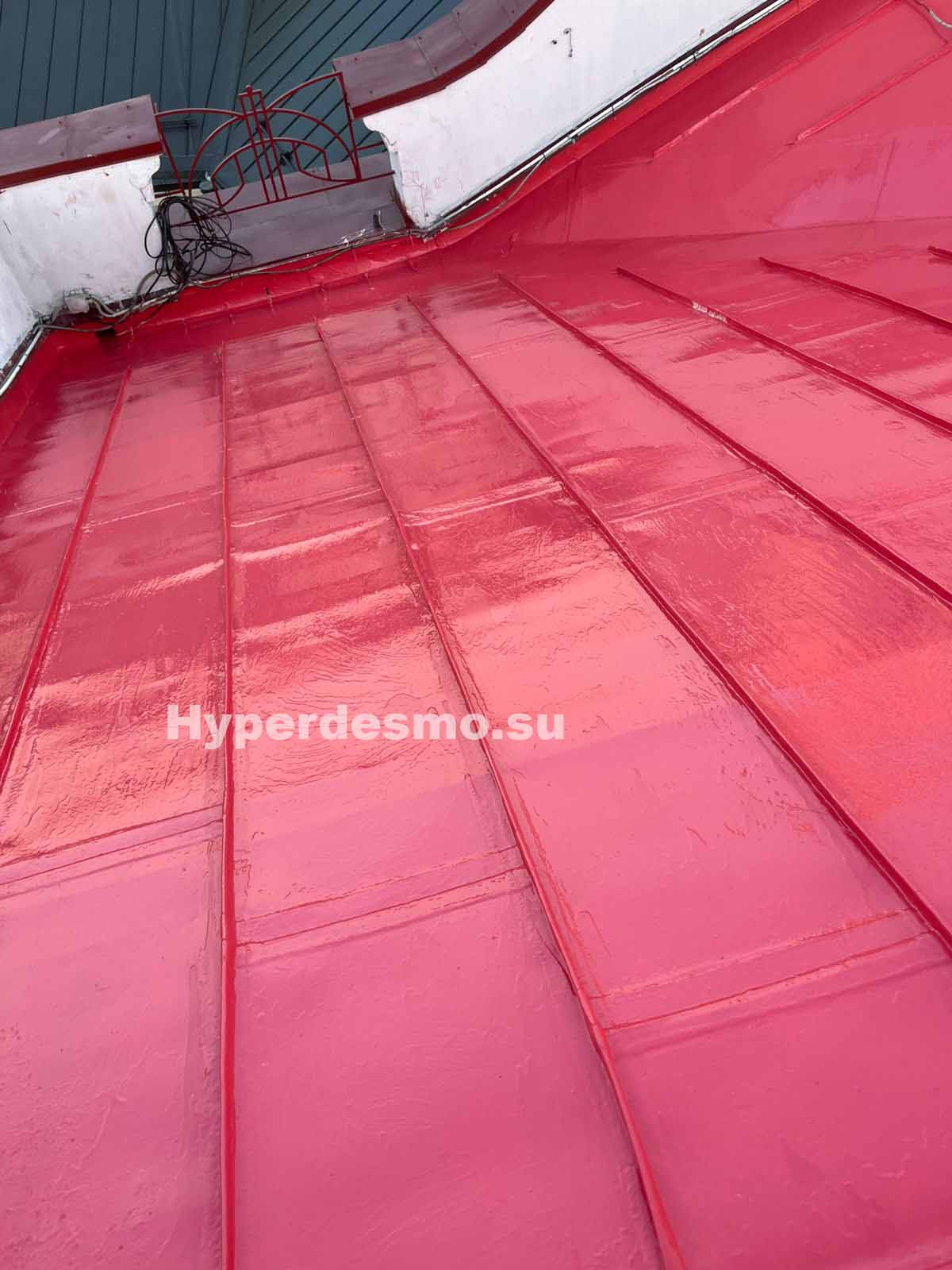

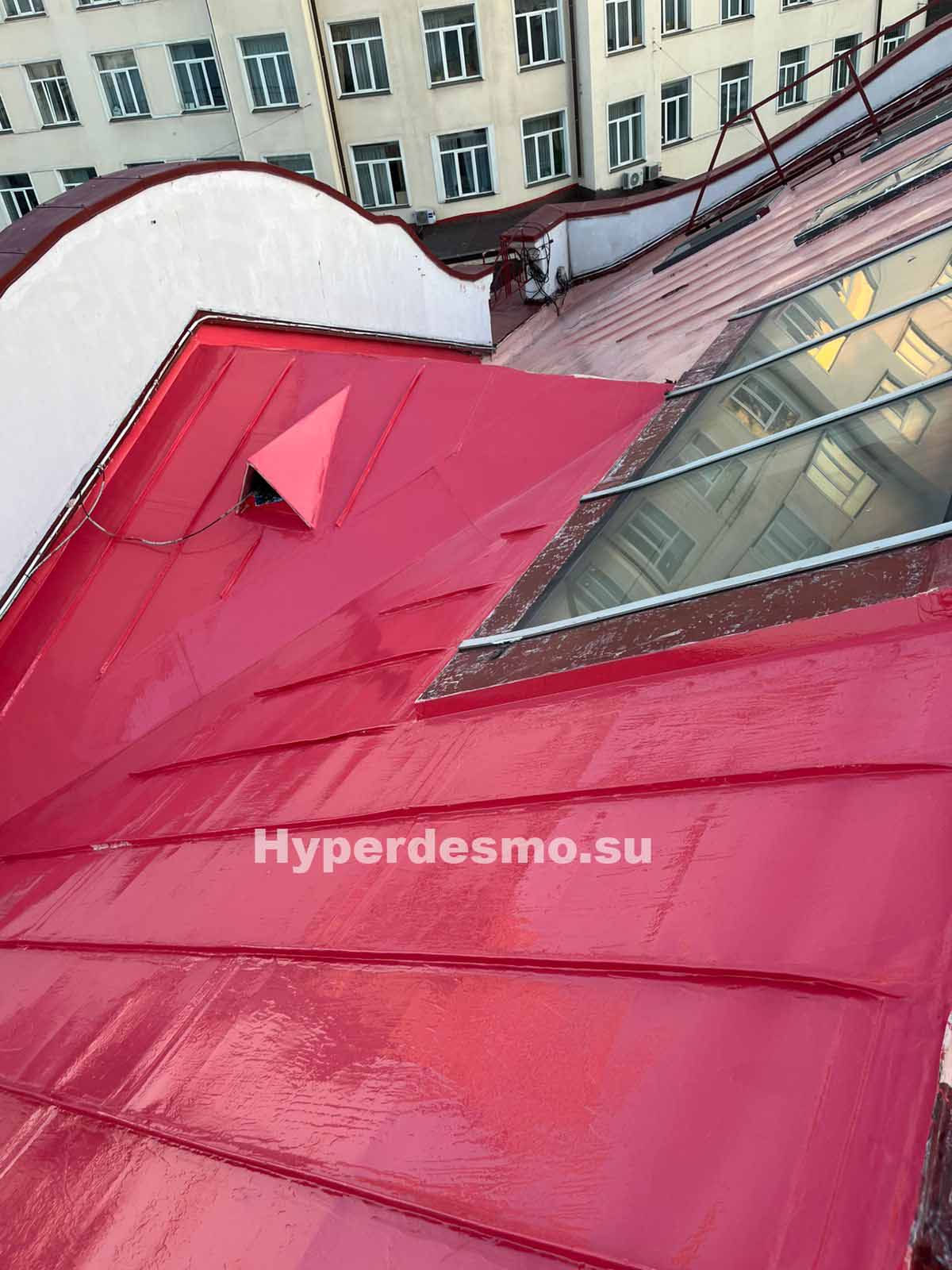

Устройства новых и реконструкция старых кровель (черепица, шифер, оцинковка, рубероид);
Защиты ППУ-утеплителя;
Гидроизоляции бассейнов и резервуаров (в том числе c питьевой водой);
Гидроизоляции под плитку или цементную стяжку;
Гидроизоляции санитарных помещений и очистных сооружений;
Внешней гидроизоляции фундаментов.
Нанесение

ГИДРОИЗОЛЯЦИЯ ОСНОВАНИЙ ИЗ:

Бетона, фиброцемента, плитки и мозаики, дерева, ржавого металла и оцинкованной стали.

Условия нанесения:

Твердость: R28 = 15 МПа.
Влажность: W <10%.
Температура: -20…+35°С.
Относительная влажность воздуха: <85%.

ПОДГОТОВКА ОСНОВАНИЯ:

Очистить основание от цементного молочка, пыли и масел. Обработать праймером, соответствующим типу основания (проконсультируйтесь у наших специалистов).
Трещины шириной более 1мм, угловые стыки и деформационные швы заделать полиуретановым герметиком «Рабберфлекс ПРО ПУ 25^®».
Не наносить мастику на слабые основания и бетон прочностью менее 20 МПа (марки бетона М 200).
При внутренней гидроизоляции подземных сооружений обязательно выполнить надежную внешнюю гидроизоляцию.

СМЕШИВАНИЕ:

Внимание! Избегайте попадания в мастику других растворителей кроме ксилола, иначе она потеряет способность отверждаться.
Время полимеризации мастики зависит от температуры и влажности воздуха. Чем ниже эти параметры, тем дольше идет процесс полимеризации. Для ускорения полимеризации в мастику можно добавить Акселератор «А3000». Количество Акселератора на должно превышать 5% (по весу). С применением Акселератора мастика полимеризуется в течение  3-4 часов при температуре около 0°С.

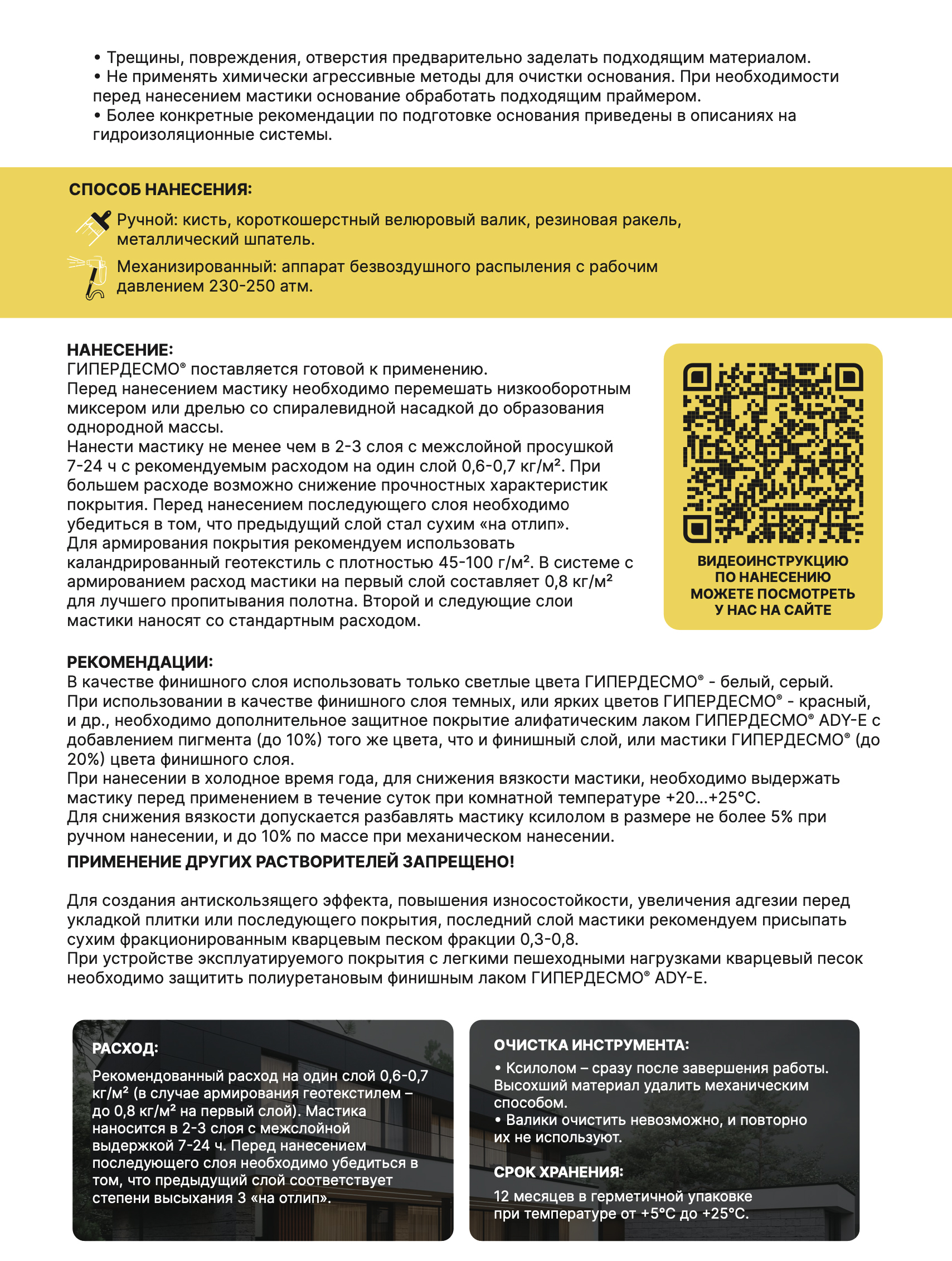

НАНЕСЕНИЕ:

Перед нанесением мастику обязательно перемешать. Для этого удобно использовать спиралевидную мешалку (диаметром 120-140мм), закрепленную в патроне низкооборотной дрели (до 200 об./мин). Время перемешивания 3-5 мин.
Наносить мастику вручную или механизированно. При ручном нанесении применять крупные малярные кисти (лучше флейцевые) с короткой жесткой щетиной и коротковорсовые накаточные валики (кроме поролоновых).
Для механизированного нанесения мастики применять аппараты безвоздушного распыления, предназначенные для материалов с большой вязкостью (рабочее давление выше 250 бар). Рекомендуемые аппараты: WAGNER (Швейцария), GRACO (США).
Мастику наносить в 2 - 3 слоя. Рекомендуется применять контрастные цвета для визуального контроля толщины слоя. Если после нанесения сквозь слой мастики виден цвет нижнего слоя, то этот участок следует окрасить дополнительно.
Второй слой мастики наносить после образовании на поверхности первого устойчивой пленки. В летний период это 6 – 8 часов. Окончательную прочность покрытие набирает через 7 суток.
Для получения качественного покрытия не наносить мастику с расходом свыше 0,9 кг на слой. Избыточный расход может приводить к образованию микропузырьков в покрытии.
При необходимости армирования рекомендуется использовать специальный каландрированный геотекстиль с поверхностной плотностью 70-110 г/м². Для увеличения износостойкости предпоследний слой мастики можно присыпать сухим кварцевым песком.
При пониженной температуре мастика может загустеть. Для облегчения нанесения лучше работать теплой мастикой. Для этого в холодное время года рекомендуется выдерживать ее в теплом помещении при +15 °С - +30 °С накануне применения.
Допустимо разбавить мастику ксилолом на 10% по объему (но не более).

РАСХОД:

Минимальный расход на бетонном основании    1,5 – 1,8 кг/м² (2 слоя).

ОГРАНИЧЕНИЯ:

На открытых участках для обеспечения стойкости к УФ-излучению необходимо:
В качестве финишного слоя использовать только светлые цвета ГИПЕРДЕСМО^® - белый, серый.
При использовании в качестве финишного слоя темных цветов ГИПЕРДЕСМО^® - коричневый, зеленый, красный, необходимо дополнительное защитное покрытие алифатическим лаком ГИПЕРДЕСМО^® ADY-E с пигментом (до 10%) того же цвета, что и финишный слой. Также возможно пигментирование мастикой ГИПЕРДЕСМО^® (20%).

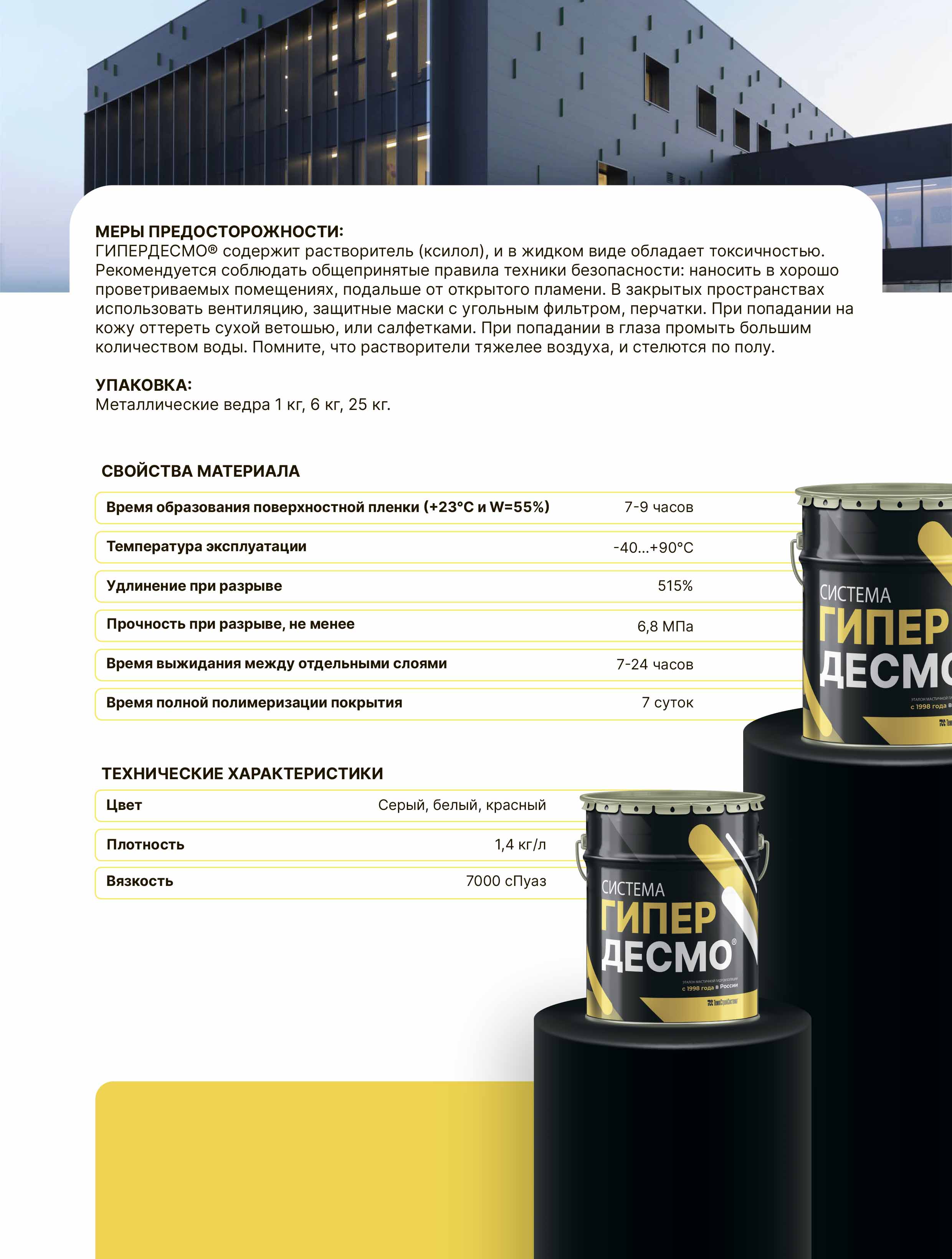

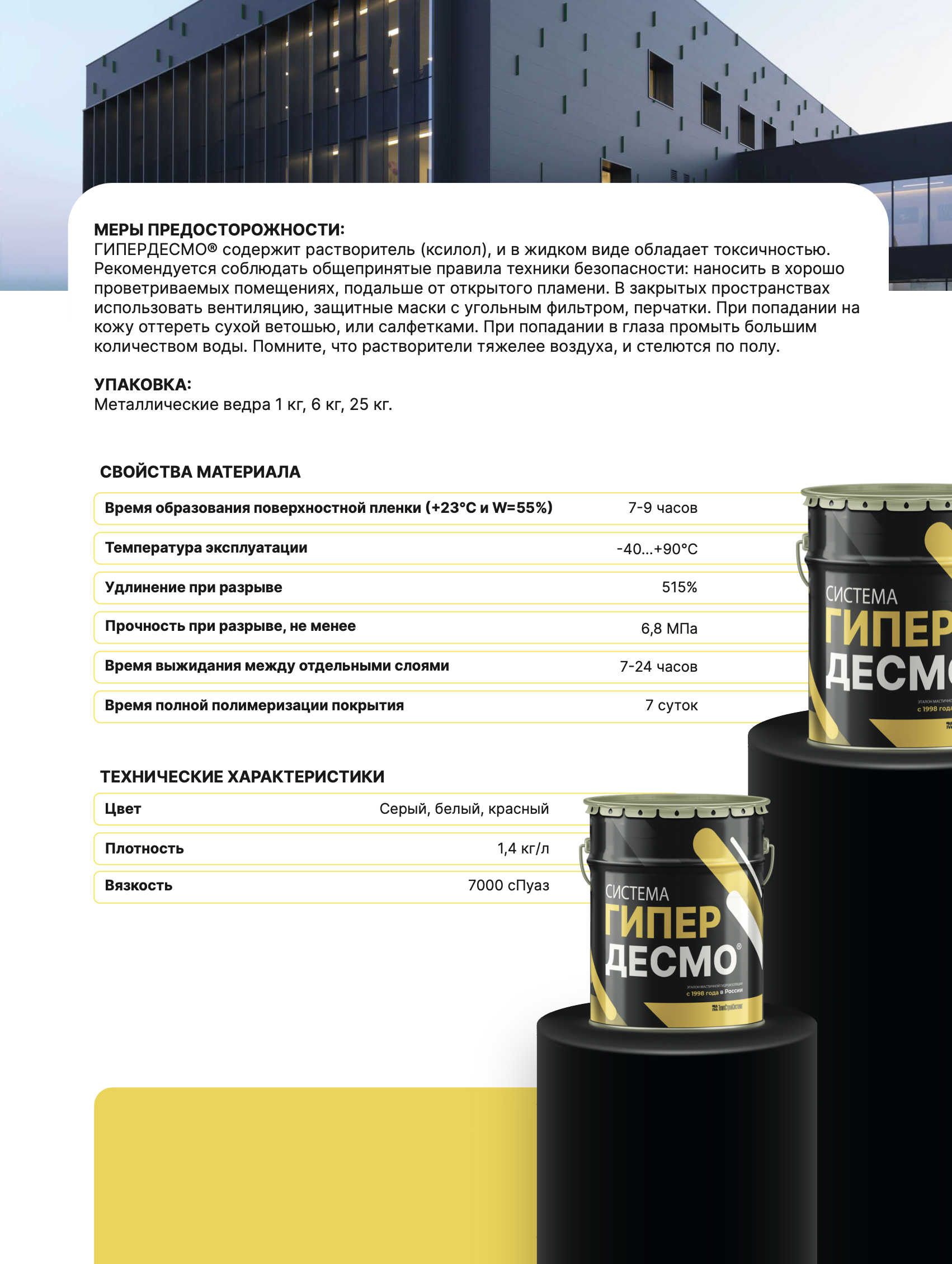

Технические характеристики

Свойства материала

Вязкость по Брукфилду (25 °С), сПуаз	3 000 – 6 000
Плотность (20 °С), г/см3	1,35 -1,45
Время образования поверхностной пленки (25 °С и W = 55 %), ч	6
Время выдержки между слоями, ч	6 - 24
Время полной полимеризации покрытия, суток	7

Свойства покрытия

Температура эксплуатации, °С	- 50 - + 90
Максимальная кратковременная температура, °С	+200
Твердость по Шору А, ед.	> 70
Прочность на растяжение (23 °С), МПа	> 8
Эластичность (удлинение до разрыва) (23 °С), МПа	> 500
Паропроницаемость, г/м2*ч	0,8
Адгезия к бетону, МПа	> 2
Адгезия к металлу, МПа	> 2
Тест на ускоренное старение (2000 ч)	пройден
Группа горючести по ГОСТ 30244-94	Г2
Группа воспламеняемости по ГОСТ 30402-96	В3

Значение вязкости при различных температурах

Температура, оС	Вязкость, сПуаз
10	8900
20	6700
25	4050
30	3500
50	1200
