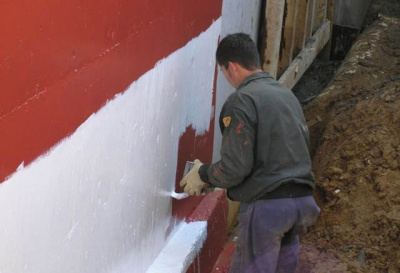

Гидроизоляция фундамента. Система с армированием Гипердесмо

Узлы сопряжений с рулонной битумной гидроизоляцией.

При устройстве сопряжений мастичных систем гидроизоляции с рулонной битумной гидроизоляцией следует принимать во внимание тот факт, что мастики холодного нанесения не имеют адгезии к защитной пленке на битумных наплавляемых материалах без посыпки, которые обычно применяются в подземной гидроизоляции. Ниже описаны 3 возможных варианта устройства таких сопряжений с использованием каландрированного геотекстиля. Все варианты имеют одну и ту же схему устройства и отличаются только способом крепления геотекстиля к поверхности битумной гидроизоляции:

Вариант 1. На битумную гидроизоляцию предварительно наплавляется полоска битумного рулонного материала с посыпкой, к которым мастики имеют очень хорошую адгезию. В процессе нанесения на такую поверхность, поверх свеженанесенной мастики укладывается полоска геотекстиля на половину своей ширины и прикатывается к поверхности чистым валиком. При этом следует добиваться полной пропитки геотекстиля мастикой. После полимеризации мастики поверх геотекстиля наносится второй слой мастики.

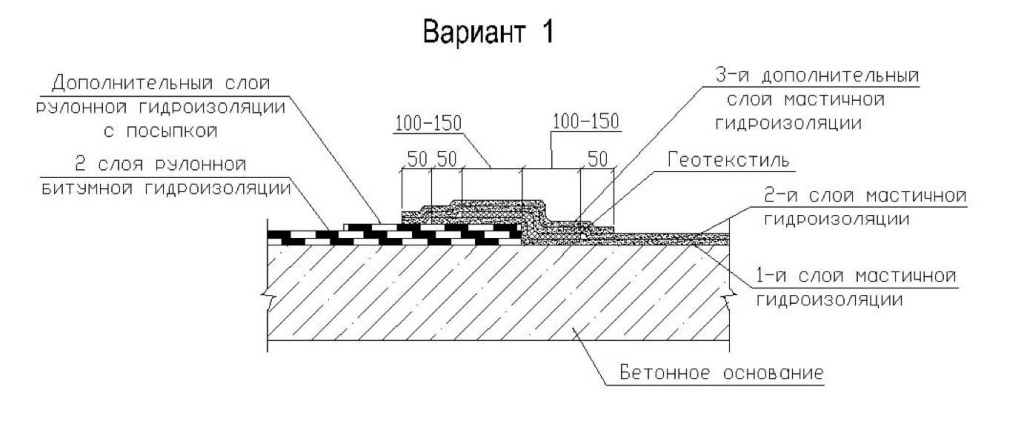

Рис.1. Схема узла сопряжения с битумной гидроизоляцией по варианту 1.

Вариант 2. Поверхность битумной гидроизоляции расплавляется газовой горелкой и посыпается кварцевым песком фракции 0,8 – 1,3 мм. с прикатыванием валиком. После затвердевания битума излишки песка сметаются. Дальнейшие операции те же, что и для 1 варианта.

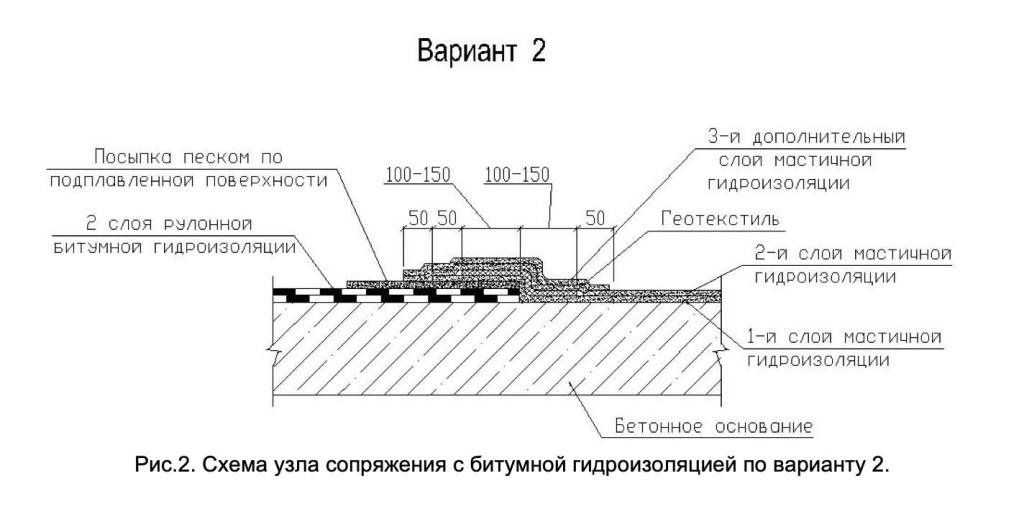

Рис.2. Схема узла сопряжения с битумной гидроизоляцией по варианту 2.

Вариант 3. Поверхность битумной гидроизоляции подплавляется, затем на нее накладывается полоска геотекстиля на половину ширины и прикатывается валиком. После затвердевания битума на поверхность геотекстиля наносится два слоя мастичной гидроизоляции.

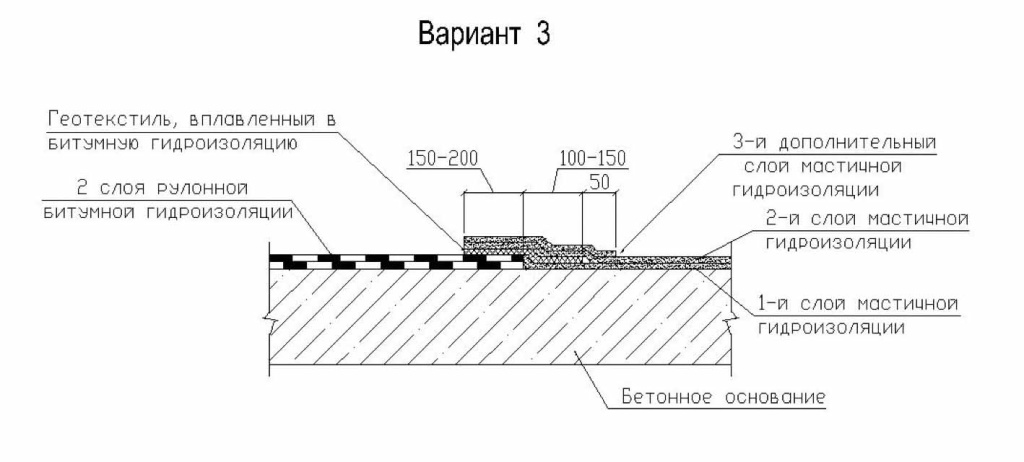

Рис.3. Схема узла сопряжения с битумной гидроизоляцией по варианту 3.

Заход полоски геотекстиля на битумную гидроизоляцию во всех вариантах должен составлять 10 – 15 см.

Заход мастичного покрытия на битумную гидроизоляцию в вариантах 1 и 2 20 – 25 см. Заход геотекстиля в мастичную систему должен составлять не менее 10 – 15 см. Выполнение сопряжений во всех вариантах может выполняться, как во время нанесения мастичной гидроизоляции на основную поверхность, так и отдельно.

В узлах сопряжений поверх геотекстиля должно быть уложено не менее 2-х слоев мастики. Критерий качества при нанесении мастик на геотекстиль – отсутствие непрокрасов уже при

нанесении первого слоя мастики.

Узлы деформационных швов.

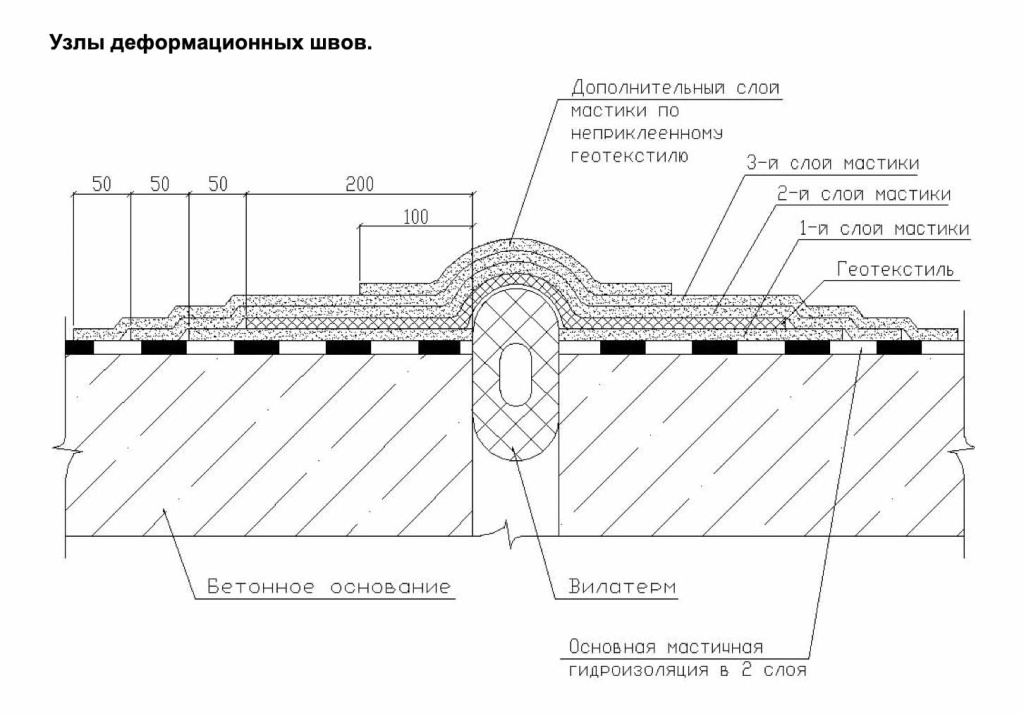

Рис.4. Устройство гидроизоляции деформационного шва.

Данный вариант предполагает устройство гидроизоляции деформационного шва после завершения работ по нанесению мастичной гидроизоляции на основной поверхности. В этом случае поверх основной гидроизоляции следует нанести свежий слой мастики полосами на расстояние примерно 25 см от краев шва. Затем на нее следует уложить полоску геотекстиля, ширина которой обеспечивает область приклеивания не менее 20 см с каждой из сторон деформационного шва. После этого на геотекстиль наносится два слоя мастики с устройством краев согласно схеме, на Рис.4. Последний этап – нанесение еще одного слоя мастики в области, где геотекстиль уложен на геотекстиль. Контроль качества – визуальный по отсутствию непрокрасов при нанесении каждого слоя.
